一、产品概述
1.1 用途

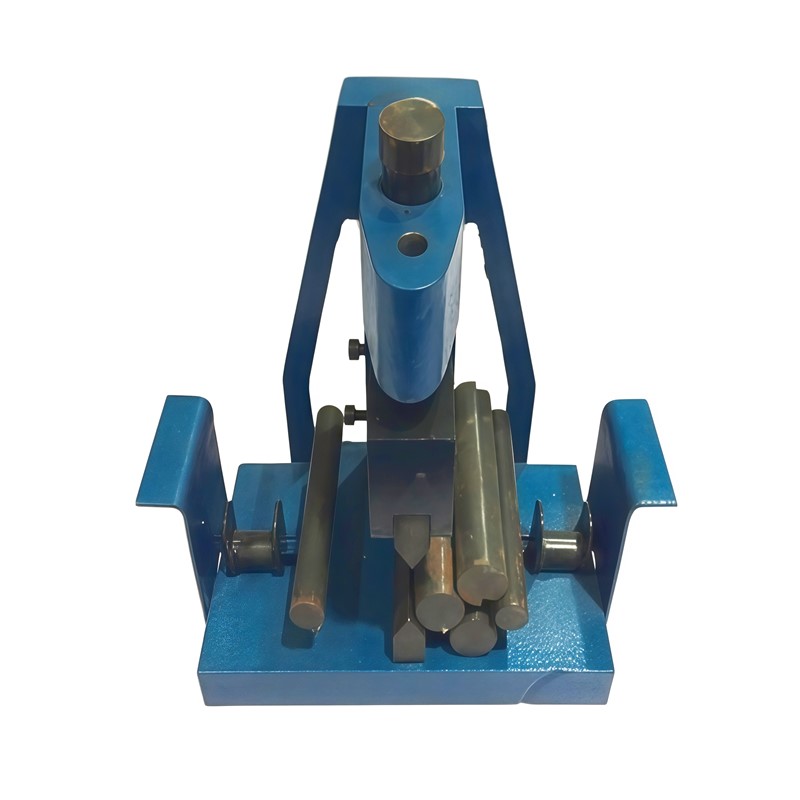

本砌墙砖抗折夹具专为砌墙砖抗折强度试验设计，配合万能材料试验机或专用抗折试验机使用，依据 GB/T 2542-2012《砌墙砖试验方法》 标准制造，适用于烧结砖、蒸压灰砂砖、粉煤灰砖、混凝土砖等各类砌墙砖的三点弯曲抗折测试，精准测定其抗折荷载与抗折强度。
1.2 执行标准
GB/T 2542-2012《砌墙砖试验方法》
JC/T 239-2014《蒸压粉煤灰砖》
1.3 结构特点
三点加荷形式：1 根上压辊、2 根下支辊，受力均匀、符合标准。
优质材质：主体采用45 号钢，经淬火、精磨处理，硬度高、耐磨、不变形。
铰接支座：下支辊一端固定、一端铰接，自动调平、消除附加应力。
球铰上压座：上压头配球铰支座，确保垂直对中、受力精准。
可调跨距：下支辊间距可按砖型灵活调节，适配多种规格砌墙砖。
二、技术参数
上压辊 / 下支辊曲率半径：R15mm
支辊直径：φ30mm（标准）
跨距调节范围：110mm～230mm
标准跨距设置：
常规砖（长度 240mm）：200mm（240-40）
190mm 砖：160mm
其他砖型：长度 - 40mm
上下辊最大间距：70mm
适用试样尺寸：常用 240×115×53mm、190×90×53mm 等标准砌墙砖
夹具材质：45 号钢（淬火处理）
外形尺寸：约 300×200×180mm（参考）
净重：约 10kg（参考）
